Le matériel

• 1 Raspberry Pi 3¹
• 1 Raspberry Pi 7 écran tactile²
• 1 Carte Mémoire microSDHC min. 16Go³

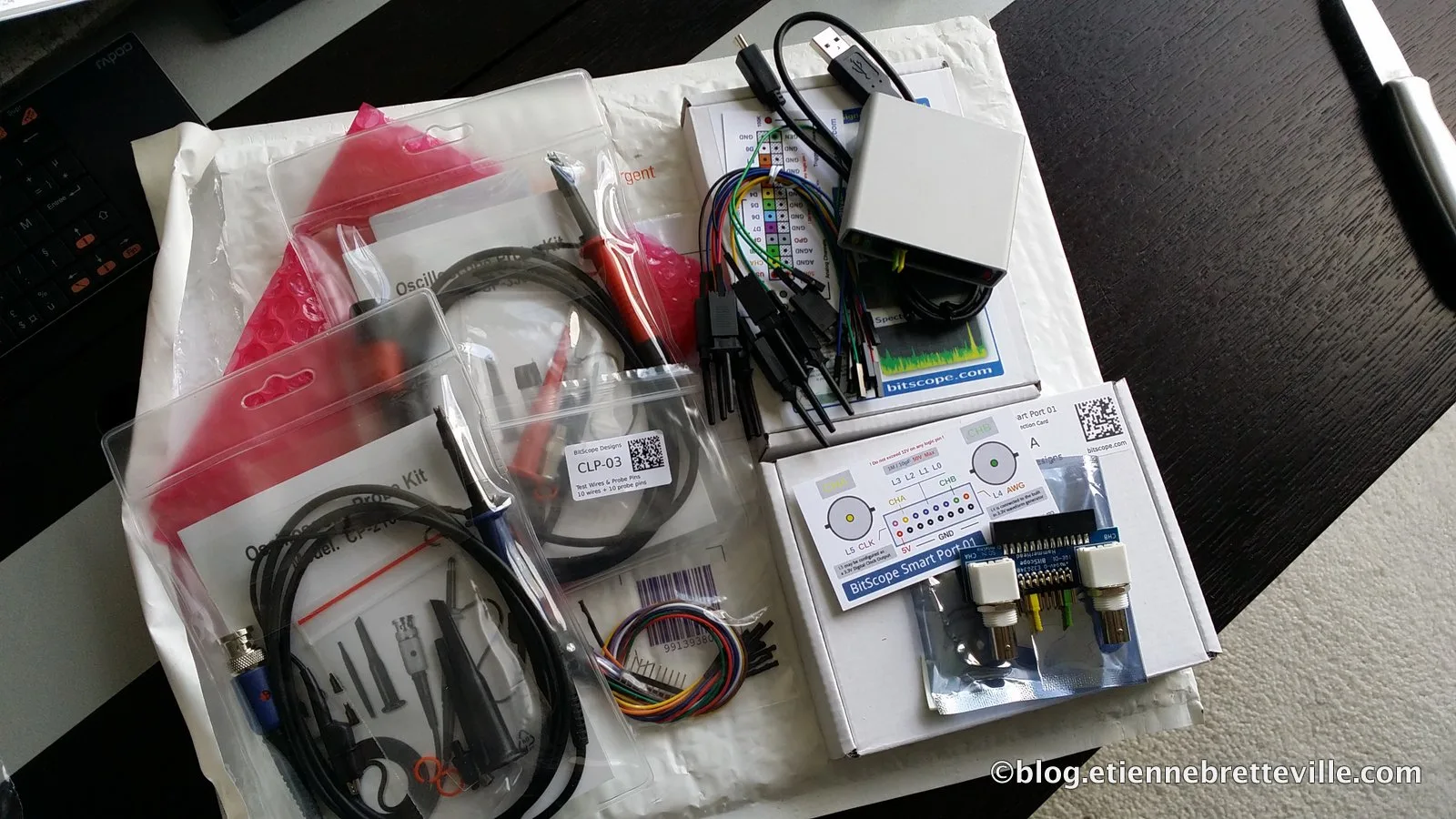

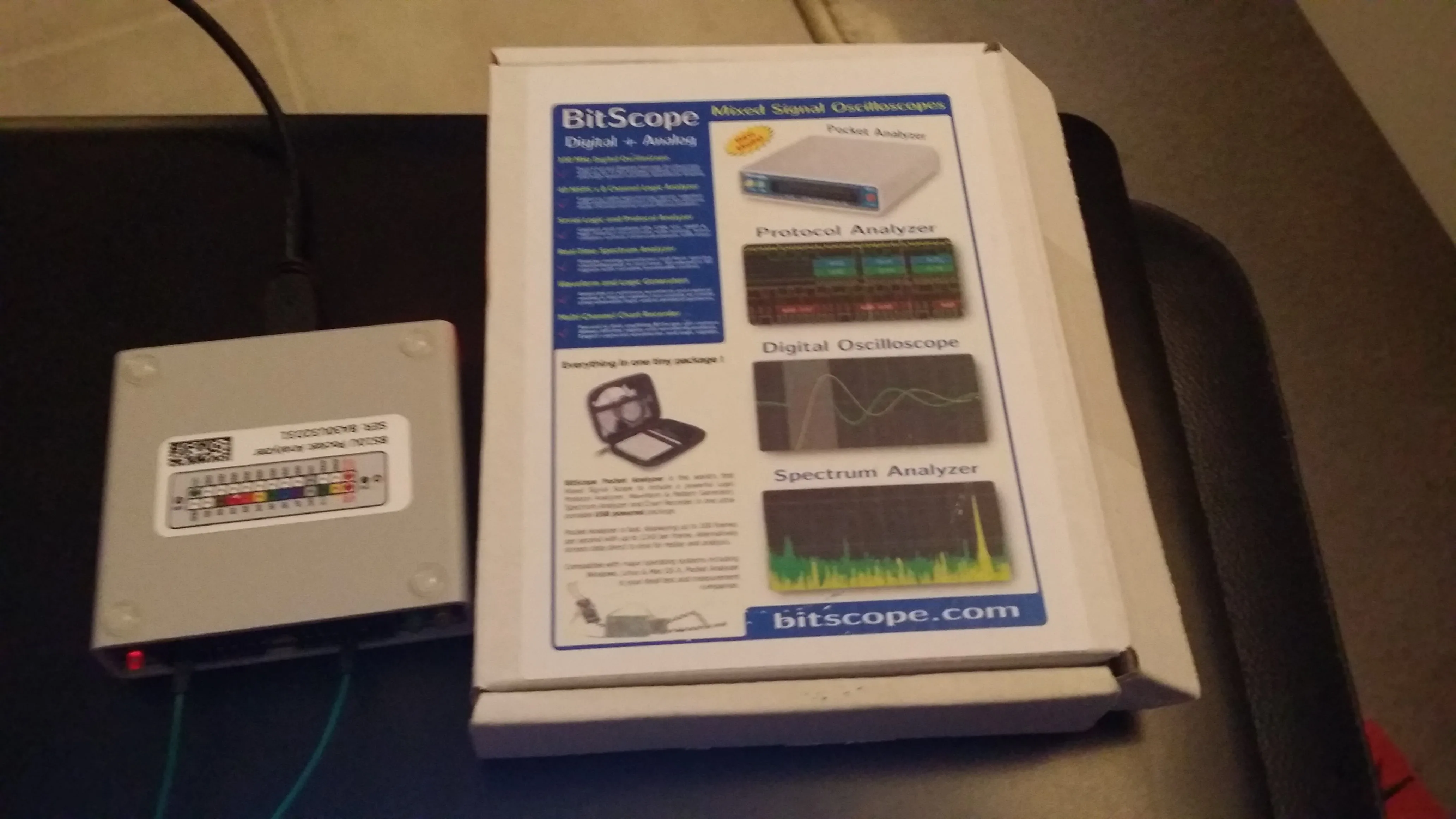

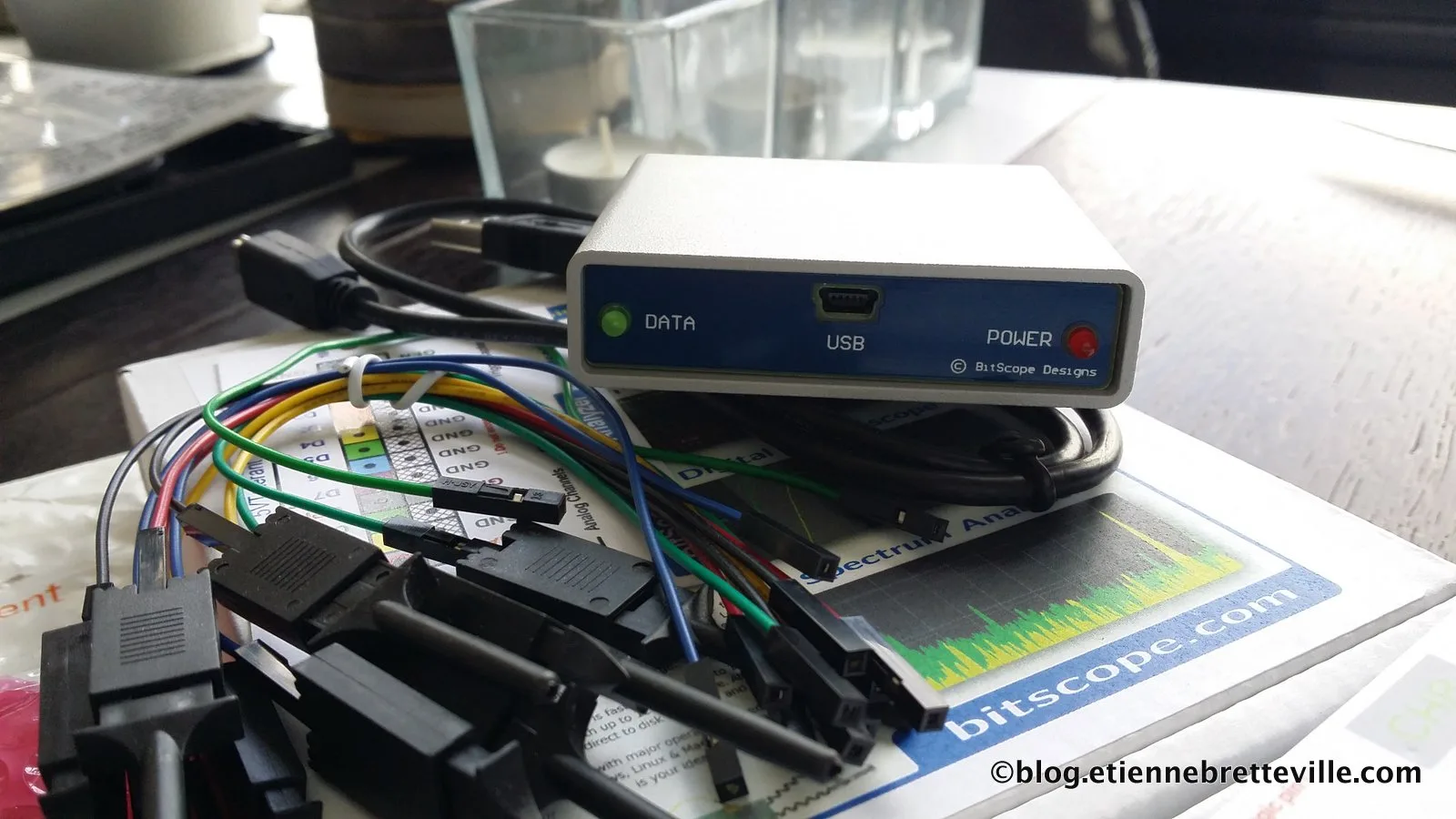

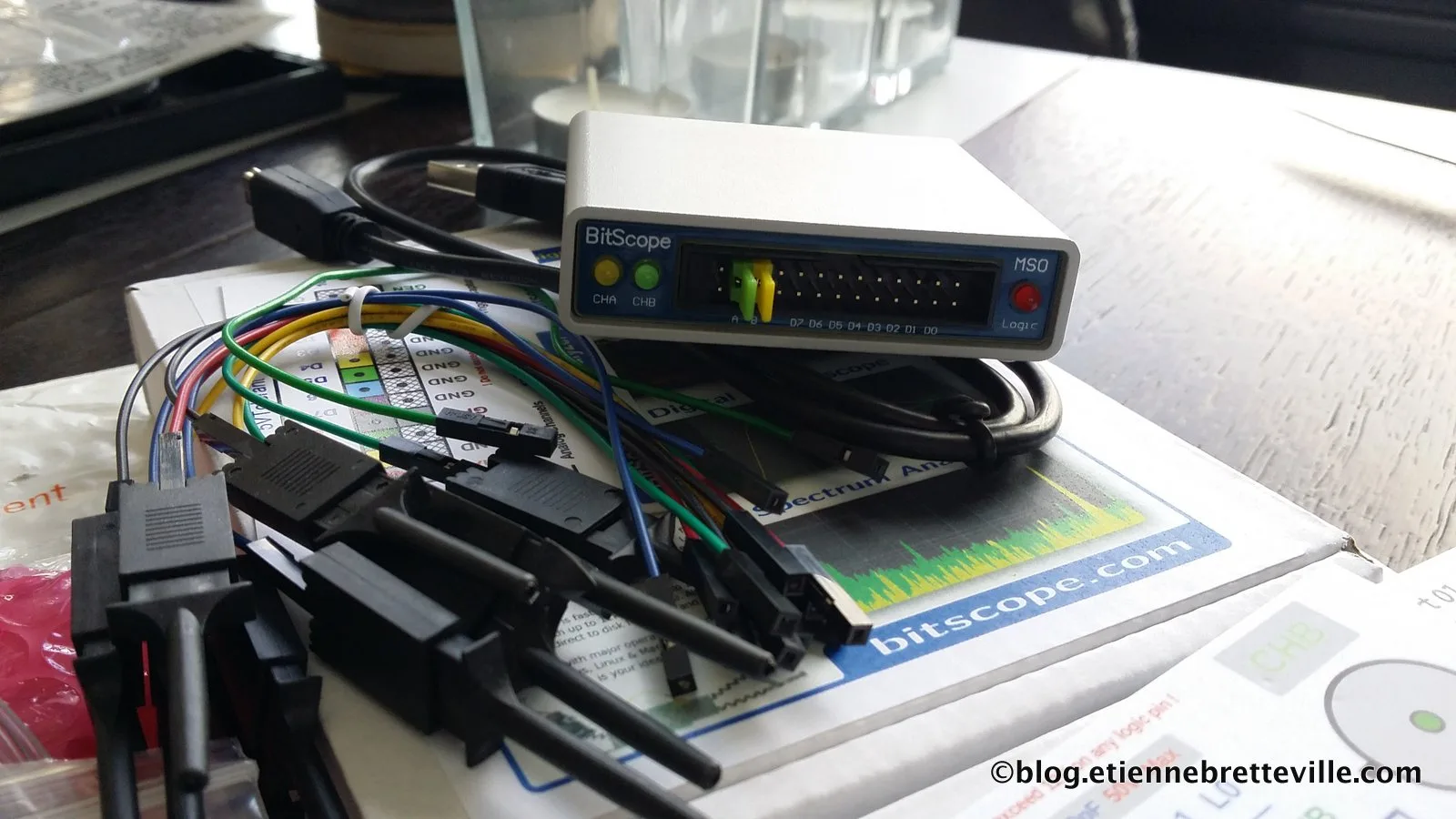

• 1 BitScope Micro USB minimum ou tout autre bitscope⁴(je possède pour ma part le bitscope BS10⁵)

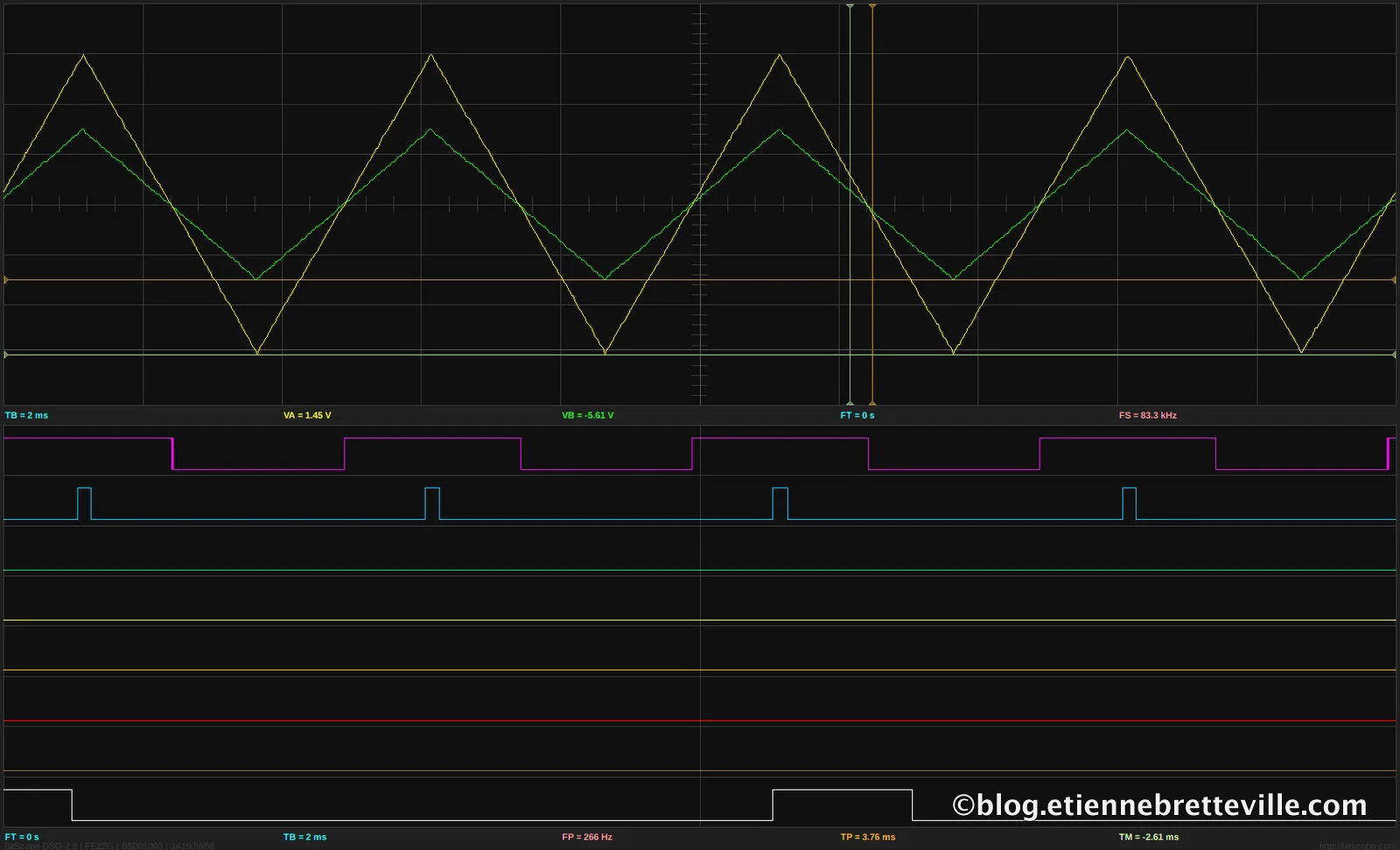

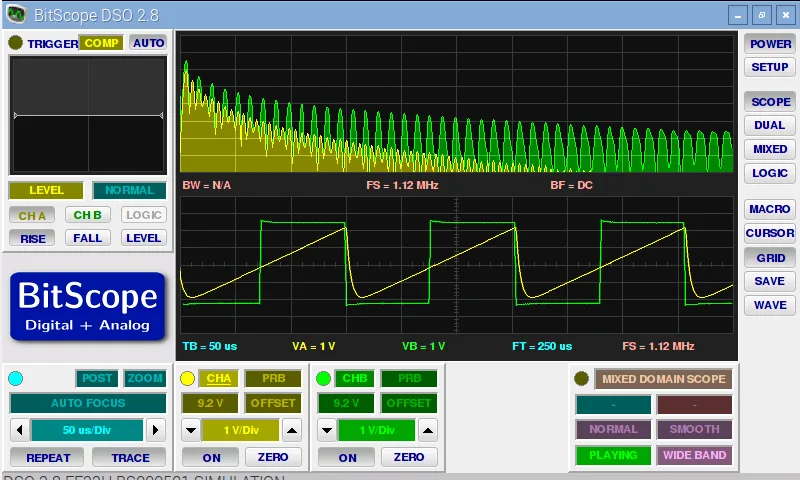

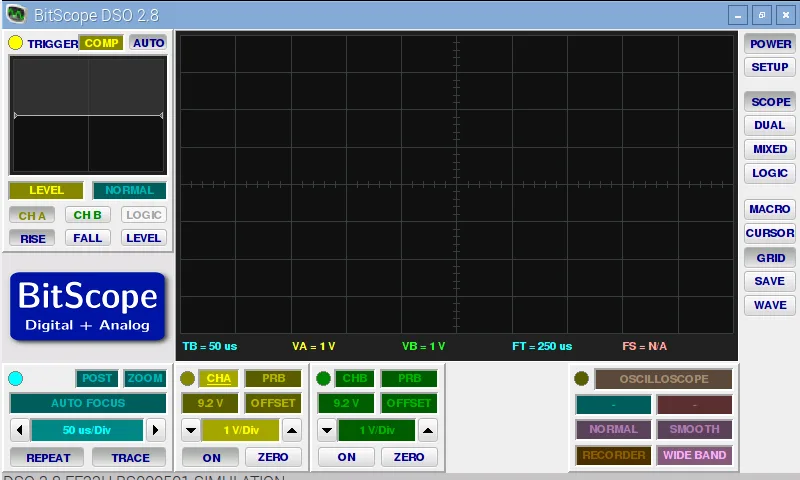

• Souris + Clavier a minima pendant l’installation et la configuration (plus pratique). L’écran tactile suffira pendant l’exploitation, l’interface de DSO⁶ (le logiciel d’exploitation du bitscope⁷) étant compatible tactile et est disponible pour toutes les plateformes (Linux, macOS et windows)

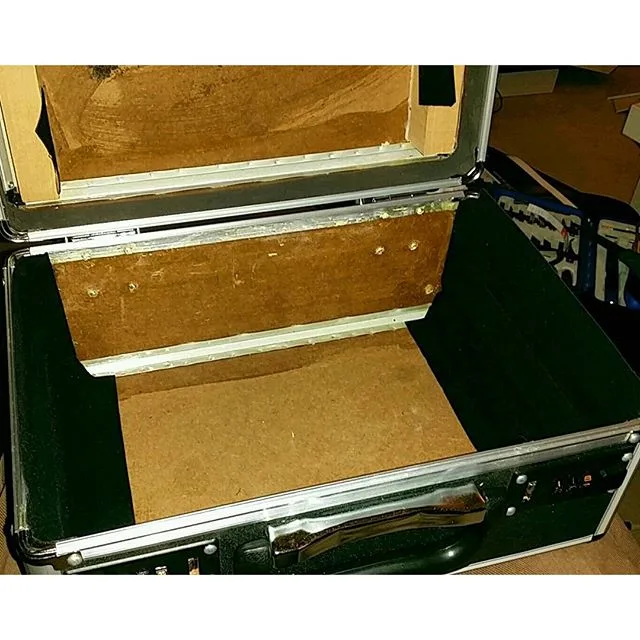

• Un contenant si comme moi, vous voulez l’emmener sous le bras.
• Une batterie pourquoi pas, pour rendre votre oscillo, portable (j’ai mis une xiaomi 10400mAh⁸)

Installation

1. Monter l’écran tactile ou alors connecter votre raspberry à un écran hdmi pendant la phase d’installation (clavier + souris recommandé pendant l’installation et la configuration)
2. Installer Raspbian
   1. Customisation
   2. Activer l’i2c
3. Activer le tactile

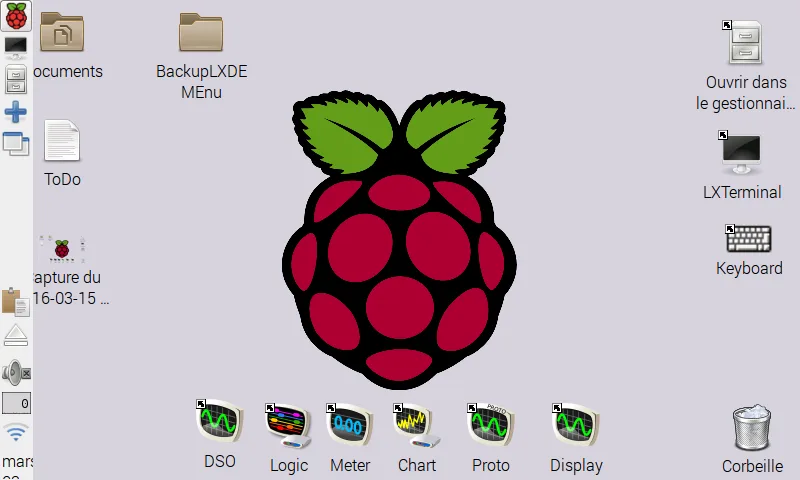

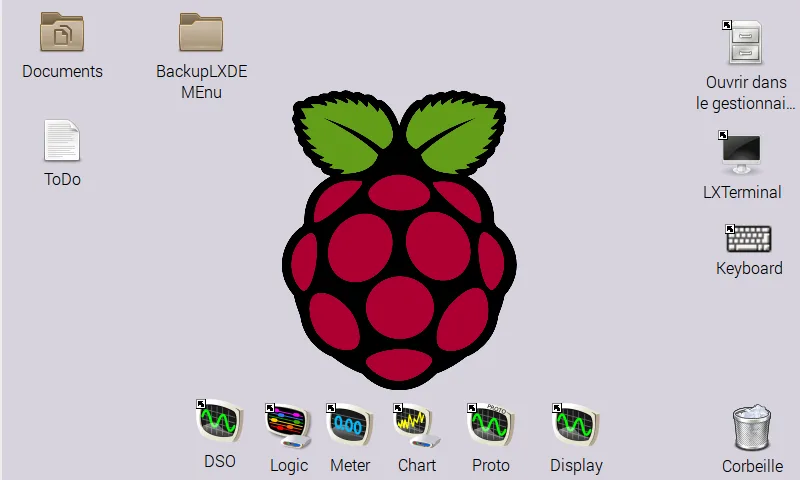

4. Installer DSO et d’autres logiciels bitscope si vous le souhaitez

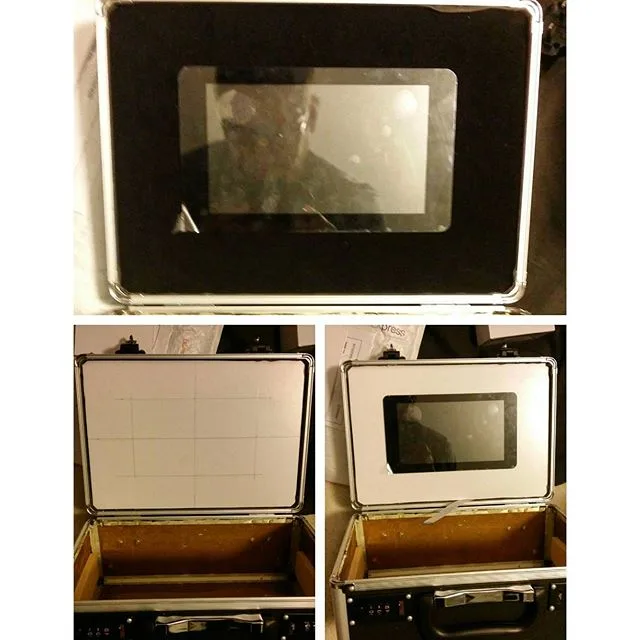

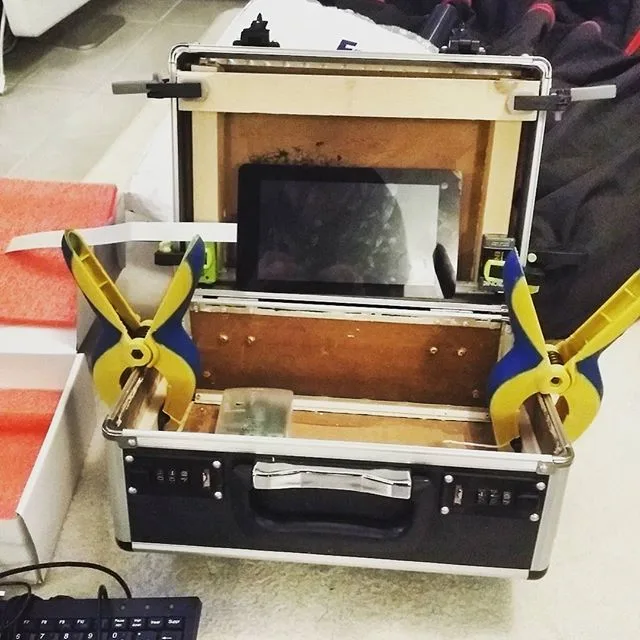

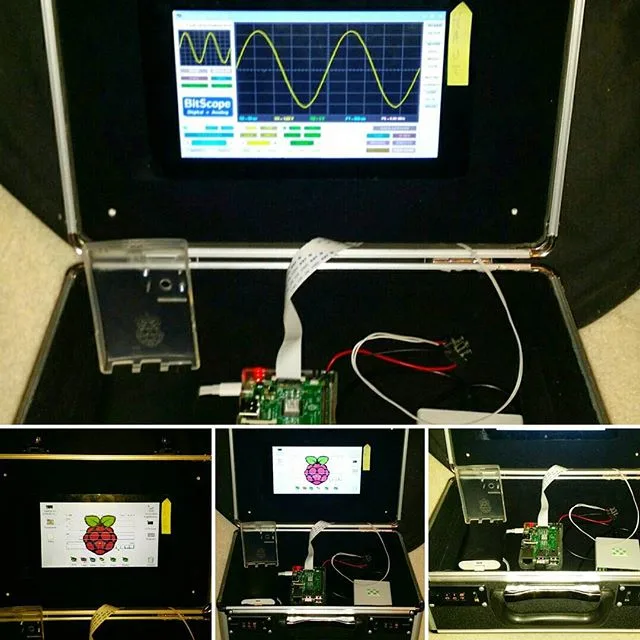

5. Intégrer votre projet dans un boîtier/malette

Galerie photos

N’hésitez pas à ajouter votre commentaire pour partager votre avis et pourquoi pas votre réalisation avec une photo dans les commentaires.

Liens

• Bitscope: www.bitscope.com

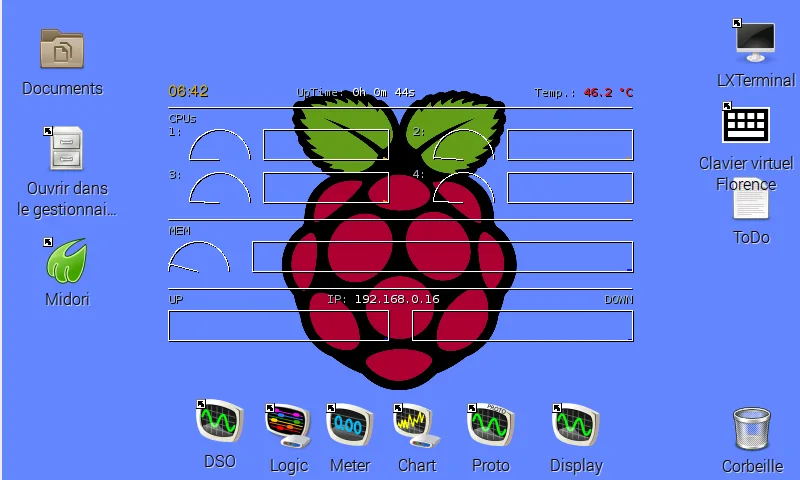

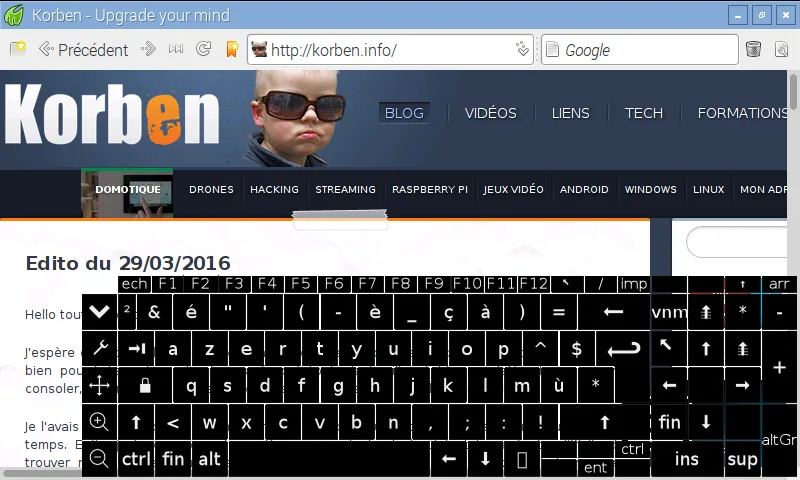

• Florence (clavier virtuel): http://florence.sourceforge.net/francais.html et pour régler le problème de clavier qui disparait, c’est ici sur le site de framboise314.fr⁹
• DSO logiciels (bitscope): http://www.bitscope.com/software/dso/
• Autres logiciels bitscope: http://my.bitscope.com/download/?p=download
• Raspbian: https://www.raspberrypi.org/downloads/raspbian
• FreeCAD: https://www.freecadweb.org/
